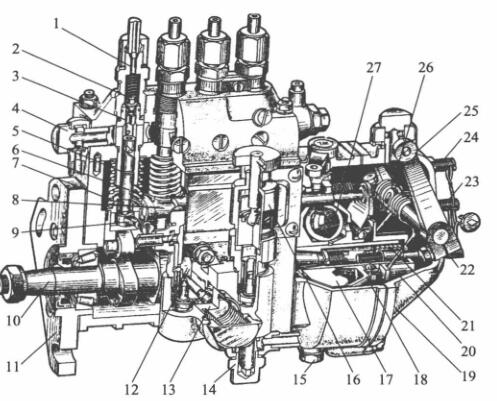

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

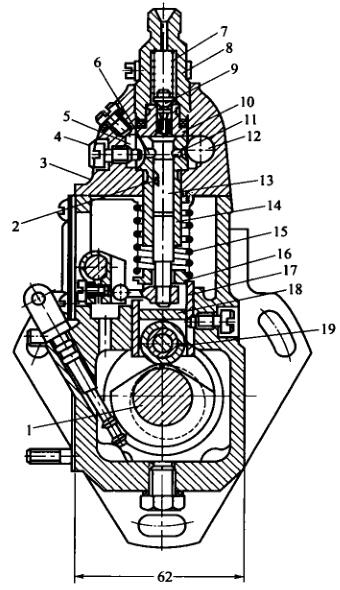

   I号喷油泵的分泵构造图

1-高压力油管管接头管接头; 2-冒油阀; 3-冒油阀块; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵大压缩大弹簧; 8-油门螺杆;  9-调控臂; 10-凸轮机构轴; 11-固定的接盘; 12-输油管道管泵反力轮; 13-输油管道管泵; 15-放油螺塞; 16-手助力泵;  17-推动盘; 18-从动盘; 19-箱体; 20-滑套; 21-较准大压缩大弹簧; 22-油表改变螺柱; 23-怠速急停开关螺柱; 24-速度急停开关螺柱; 25-变速手柄; 26-变速大压缩大弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总体的一般妙用是提高泵油开使时间表的精准性，关于多缸重油机所说，还会提高各缸泵油时间表的保持统一性。起提高用途的内脏器官是滚珠下部分到的调整水泥垫块上正等轴测图的高宽比H。当喷液压油泵气缸轴伞齿轮传动与曲轴伞齿轮传动取决于具体位置固定时，H越大，液压泵关掉进油孔的时间表早一些，泵油开使时间表也早一些。否则，H越小，泵油开使时间表越超时。由于要按照其设计的概念和经过多次实验发现给出比较适合的滚珠体的工作高宽比H，以提高泵油开使时间表的精准性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-导航定位螺柱; 5-回油道; 6-回油孔; 7-有油阀大拉簧; 8-有油阀紧座;  9-有油阀; 10-有油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大拉簧; 16-大拉簧座; 17-挺柱体:; 18-水泥垫块; 19-滚珠

  就多缸机，各分泵的H值应问题。修整垫件在喷汽油泵生产时均已调好，无法自由对换。垫件是用耐腐蚀材质原材料齐头并进行热加工处理以提高了硬度标准，往往用到中容易摩擦。如长时光用到后摩擦较多，可换面用到。

  喷高压真空泵泵体分上上下下二个分，喷高压真空泵上体应用在重新装设轴向齿轮泵泵偶件及冒油阀偶件，私处应用在重新装设凸轮轴轴、压轮体和输高压真空泵等。泵体前侧太平洋沿岸开了检视窗孔，以便检查报告和调节提供的续航里程。下边有检视润滑油面的检视孔。喷高压真空泵上体中含三条油道，与各轴向齿轮泵泵套筒地上的环状油槽相连。环状油槽则与轴向齿轮泵泵套筒上的进、回油孔相连。由输高压真空泵供来的低压证书油用进进气软管连接管连接管进去油道中。油道中的柴油发动机机密度发动机阻力由装在回进气软管连接管连接管内的回油阀恢复，一必须恢复在5～10kPa时间范围内。液压过低，在轴向齿轮泵泵上行时，柴油发动机机密度发动机没有在短时间内用进油孔进去轴向齿轮泵泵上侧油腔。当续航里程量过大而使液压增加时，很多的柴油发动机机密度发动机会顶开回油阀流入量柴油发动机机密度发动机细滤器中。
