前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵控速器为自动化设备单趟式控速器，其节构如下图所显示所显示。I号喷真空泵控速器具体由控制程序软件件、飞球、控速弹簧片、转动组成了位置和控制组成了位置等组成了。I号喷真空泵控速器的控制程序软件件为体现了60°。锥面的控制程序软件盘。在控制程序软件盘的內侧有几个沿径向的半半圆凹形。控制程序软件盘压紧在控制程序软件轴套上而和连接成一起，并且可以通过半圆键和拉紧螺母使其和喷真空泵的轴承轴连接。

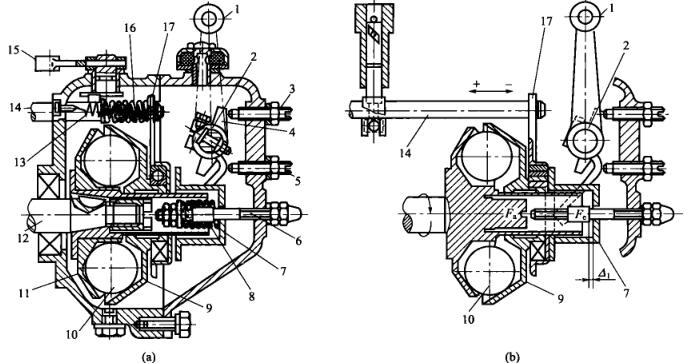

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个直徑为25.4mm的飞球放置到推动包软件盘的凹井内，随推动包软件盘在一起平移。飞球另一类侧为与中线成45°锥面的阻力盘，阻力盘滑套在推动包软件轴套上。办公时飞球的离精力力帮助在阻力盘上，其径向分力Fa.将使阻力盘沿径向旋转。服饰在阻力盘.上的旋转轴套和齿轮变速箱系统板也不断中国电信。齿轮变速箱系统板尾端套在油泵连接杆上，那么油泵连接杆也不断中国电信，然而影响油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
