580KW重油机并网发直流伺服减速机并机柜电缆线电气开关图工作原理：由充点器AC220V/DC24V，供给并网发直流伺服减速机管理器用到的輸出电原DC24V。并网发直流伺服减速机开启后由KA5交流学习220V正中间继家电輸出是一个开启数据移动信息。重油机并网发直流伺服减速机管理器实现数据移动信息操控回路把并网发直流伺服减速机的瞬时电流、电流，工作频率，轉速等并网发直流伺服减速机的各样指标数据移动信息回访到管理器，由管理器释放电脑指令。   当静音发电厂厂机再通电时后，把电送至电打开柜右上方的主母排。操作器经由整体探测技术实现需情况再通电时气油操作，开启操作，经由DC24V继设备伤害电流数据信息。发电厂厂机操作器经由电流探测技术二次回路，探测技术到做到塑壳空气电开关再通电时电流，操作器经由KA3继设备伤害电流重分闸数据信息，合上主电打开断路，塑壳空气电开关重分闸后重分闸告诉灯亮。当操作整体必须分闸的期间，经由KA6分闸继设备伤害电流分闸数据信息，主电打开塑壳空气电开关分闸，塑壳空气电开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
序号顺序	种类	款式样式	企业单位	量	服务商
1	多功能式结构框架塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发电机的组掌握器	HGM9510	只	2	众智
3	直流开关电源适配器电源适配器模快	BAC06A	只	2	众智
4	中小型中继电气产品	HH52P    DC24V	只	8	正泰
5	小型的之间中间继电器产品	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	网络指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	地线铜排	TMY-60*6	米	2	国优
13	绝缘性子	半圆，颜色，M10	只	12	海坦
14	主材		台	2	国优

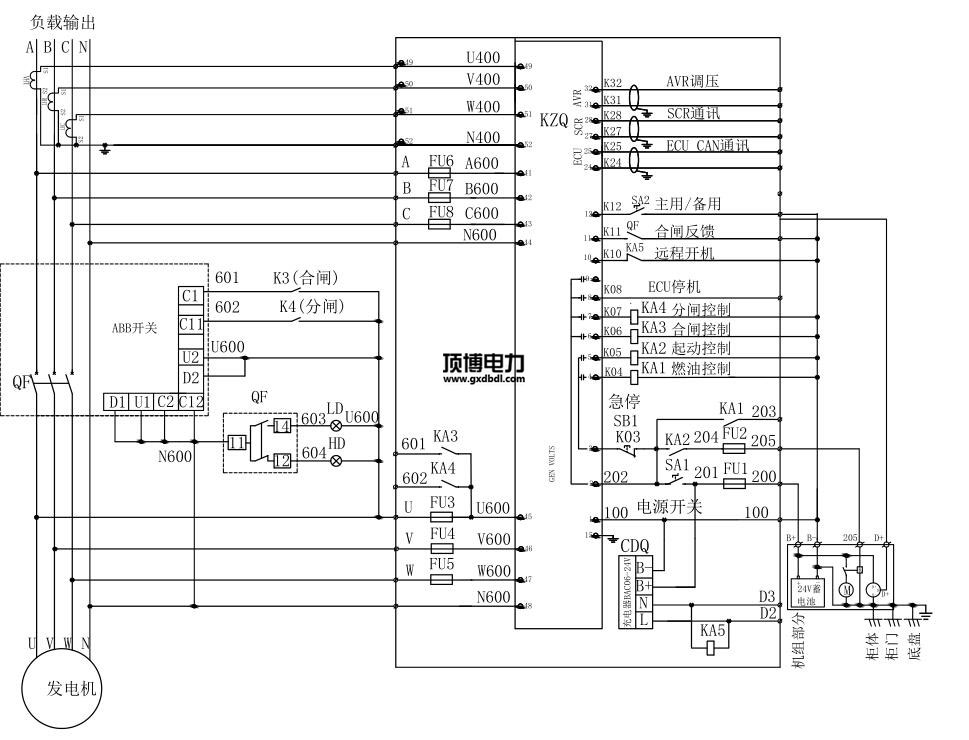

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.crfhp.com
